NAS015

m²

Sistema ETICS Traditerm Ceramic "GRUPO PUMA" de isolamento exterior de fachadas.

96,84€

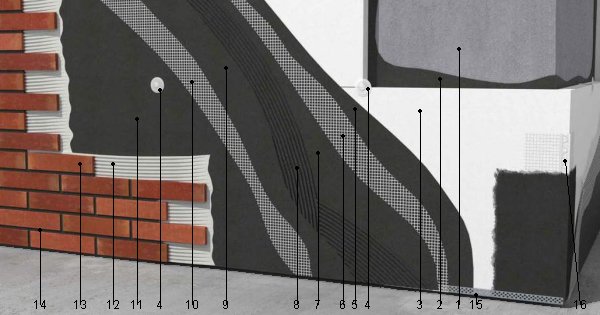

Isolamento térmico pelo exterior de fachadas, com o sistema Traditerm Ceramic "GRUPO PUMA", formado por: argamassa hidráulica, Morcem Isolamento GP W2 "GRUPO PUMA", cor cinzento, colocado em seis camadas: uma primeira camada de adesão a o suporte, uma segunda camada de protecção contra a intempérie do isolamento e de adesão da malha, uma terceira camada de protecção da malha, uma quarta camada de reforço aplicada com palustra dentada, uma quinta camada de adesão da malha e uma sexta camada de protecção da malha; um painel rígido de poliestireno expandido, de superfície lisa e bordo lateral recto, Morcem Isolamento Panel EPS "GRUPO PUMA", de 40 mm de espessura, cor branca, resistência térmica 1,1 m²°C/W, condutibilidade térmica 0,038 W/(m°C), densidade 20 kg/m³ (situado entre as duas primeiras camadas de argamassa hidráulica, como isolante térmico); malha de fibra de vidro, de 5x4 mm de vão, anti-álcalis, de 160 g/m² e 0,6 mm de espessura, para reforço da argamassa (situada entre a segunda camada e a terceira camada de argamassa hidráulica, e entre a quinta camada e a sexta camada de argamassa hidráulica); cimento cola melhorado altamente deformável, bicomponente, C2 TE S2, com tempo de colocação ampliado, Traditerm Ceramic "GRUPO PUMA", para fixação das peças cerâmicas; plaqueta cerâmica face à vista de elaboração mecânica, 24x5x3 cm e enchimento de juntas com argamassa de juntas cimentosa hidrorrepelente, anti-caruncho e anti-verdete Morcemcolor Plus "GRUPO PUMA", tipo CG 2, cor Blanco, para juntas de 2 a 15 mm.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt28mop020f

kg

Argamassa hidráulica, Morcem Isolamento GP W2 "GRUPO PUMA", cor cinzento, para a fixação e o revestimento de painéis de poliestireno expandido em paramentos verticais, tipo GP, segundo EN 998-1.

7,500

1,20

9,00

mt28mop080d

m

Perfil de arranque de alumínio, de 40 mm de largura.

0,170

8,84

1,50

mt28mop070d

m

Perfil de canto de PVC com malha.

0,300

3,10

0,93

mt16pea030c

m²

Painel rígido de poliestireno expandido, de superfície lisa e bordo lateral recto, Morcem Isolamento Panel EPS "GRUPO PUMA", de 40 mm de espessura, cor branca, resistência térmica 1,1 m²°C/W, condutibilidade térmica 0,038 W/(m°C), densidade 20 kg/m³, Euroclasse E de reacção ao fogo, com código de designação EPS-NP EN 13163-L2-W2-T2-S2-P4-DS(N)2-BS100-CS(10)60.

1,050

3,40

3,57

mt16aaa024a

Ud

Bucha de expansão de polipropileno com prego de poliamida reforçada com fibra de vidro, Plus NTK "GRUPO PUMA", de 90 mm de comprimento, para fixação de placas isolantes.

10,000

0,37

3,70

mt28mop050

m²

Malha de fibra de vidro, de 5x4 mm de vão, anti-álcalis, de 160 g/m² e 0,6 mm de espessura, para reforço da argamassa no sistema de isolamento pelo exterior.

1,100

1,60

1,76

mt09mcp007a

kg

Cimento cola melhorado altamente deformável, bicomponente, C2 TE S2, com tempo de colocação ampliado, segundo NP EN 12004, Traditerm Ceramic "GRUPO PUMA", cor branca, para a colocação em camada fina do peças cerâmicas, em revestimentos exteriores, especialmente em fachadas, composto por aglomerados minerais, inertes seleccionados e resinas sintéticas.

5,000

0,85

4,25

mt05mmq015t30

Ud

Plaqueta cerâmica face à vista de elaboração mecânica, 24x5x3 cm, 0,30€/ud.

67,000

0,30

20,10

mt09mcp020da

kg

Argamassa de juntas cimentosa hidrorrepelente, anti-caruncho e anti-verdete Morcemcolor Plus "GRUPO PUMA", tipo CG2, segundo EN 13888, cor Blanco, para juntas de 2 a 15 mm, composto por cimento de alta resistência, inertes seleccionados, aditivos especiais e pigmentos.

0,360

1,70

0,61

mo054

h

Oficial de 1ª montador de isolamentos.

0,109

17,41

1,90

mo101

h

Ajudante de montador de isolamentos.

0,109

16,45

1,79

mo021

h

Oficial de 1ª construção em trabalhos auxiliares de pedreiro.

1,530

16,85

25,78

mo114

h

Operário não qualificado construção em trabalhos auxiliares de pedreiro.

1,093

15,82

17,29

%

Meios auxiliares

2,000

92,18

1,84

%

Custos indirectos

3,000

94,02

2,82

Custo de manutenção decenal: 4,84€ nos primeiros 10 anos.

Total:

96,84

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 998-1:2010

1.6.2011

1.6.2012

4

Especificação de argamassas para alvenarias - Parte 1: Argamassas para rebocos interiores e exteriores

EN 13163:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados em poliestireno expandido (EPS) - Especificação Especificação

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Colas para ladrilhos - Requisitos, avaliação da conformidade, classificação e designação

EN 771-1:2011

1.2.2012

1.2.2013

Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria

UNIDADE DE OBRA NAS015: SISTEMA ETICS TRADITERM CERAMIC "GRUPO PUMA" DE ISOLAMENTO EXTERIOR DE FACHADAS.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e colocação de isolamento térmico pelo exterior de fachadas, com o sistema Traditerm Ceramic "GRUPO PUMA", formado por: argamassa hidráulica, Morcem Isolamento GP W2 "GRUPO PUMA", cor cinzento, para a fixação e o revestimento de painéis de poliestireno expandido em paramentos verticais, colocado em seis camadas: uma primeira camada de adesão a o suporte, uma segunda camada de protecção contra a intempérie do isolamento e de adesão da malha, uma terceira camada de protecção da malha, uma quarta camada de reforço aplicada com palustra dentada, uma quinta camada de adesão da malha e uma sexta camada de protecção da malha; um painel rígido de poliestireno expandido, de superfície lisa e bordo lateral recto, Morcem Isolamento Panel EPS "GRUPO PUMA", de 40 mm de espessura, cor branca, resistência térmica 1,1 m²°C/W, condutibilidade térmica 0,038 W/(m°C), densidade 20 kg/m³ (situado entre as duas primeiras camadas de argamassa hidráulica, como isolante térmico); bucha de expansão de polipropileno com prego de poliamida reforçada com fibra de vidro, Plus NTK, para fixação mecânica do isolamento; malha de fibra de vidro, de 5x4 mm de vão, anti-álcalis, de 160 g/m² e 0,6 mm de espessura, para reforço da argamassa (situada entre a segunda camada e a terceira camada de argamassa hidráulica, e entre a quinta camada e a sexta camada de argamassa hidráulica); bucha de expansão de polipropileno com prego de poliamida reforçada com fibra de vidro, Plus NTK, para fixação mecânica do conjunto; cimento cola melhorado altamente deformável, bicomponente, C2 TE S2, com tempo de colocação ampliado, Traditerm Ceramic "GRUPO PUMA", para fixação das peças cerâmicas; plaqueta cerâmica face à vista de elaboração mecânica, 24x5x3 cm, 0,3/ud e enchimento de juntas com argamassa de juntas cimentosa hidrorrepelente, anti-caruncho e anti-verdete Morcemcolor Plus "GRUPO PUMA", tipo CG 2, cor Blanco, para juntas de 2 a 15 mm. Incluindo p/p de preparação da superfície suporte, perfil de arranque, perfil de canto de PVC com malha, formação de juntas, cantos, mestras, arestas, reentrâncias, ombreiras, padieiras, remates nos encontros com paramentos, revestimentos ou outros elementos assentes na sua superfície, desperdícios e roturas, eliminação de material restante do enchimento de juntas e limpeza final da fachada.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 1 m², adicionando em alternativa a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras. Não foi incrementada a medição por perdas, uma vez que na composição se considerou 5% a mais.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a totalidade da superfície.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 1 m², adicionando em alternativa a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,186

0,124

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,040

0,067

17 02 03

Plástico.

0,010

0,017

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,254

0,169

17 01 02

Tijolos.

2,908

2,326

Resíduos gerados:

3,398

2,703

17 02 03

Plástico.

0,130

0,217

17 02 01

Madeira.

0,536

0,487

Embalagens:

0,666

0,704

Total resíduos:

4,064

3,407
